VVEF - VHEF

V

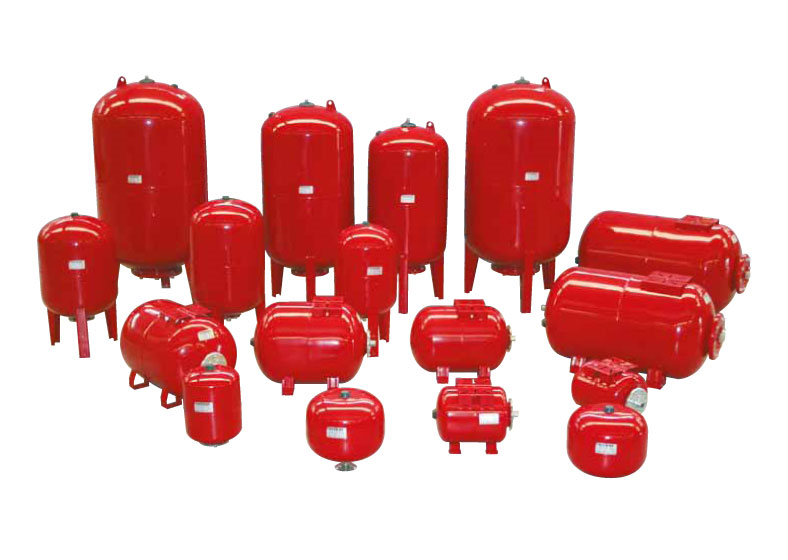

La gamme V est conçue pour les installations de pompage et de surpression. Ces vases réduisent le nombre de démarrages de la pompe et allongent sa durée de vie. Ils sont munis d'une vessie interchangeable à usage alimentaire. Conformes à la norme 2014/68/UE, ils sont conçus pour la distribution d’eau potable et ont pour cela l'attestation de conformité sanitaire (ACS). La vessie de qualité alimentaire isole l’eau du corps du vase en acier. Ils sont proposés verticaux sur pieds et horizontaux; ces derniers sont montés avec une platine universelle pour fixer une pompe. Les vases de la gamme V sont proposés avec des brides galvanisées ou en inox.

V (verticaux)

Code Article

Référence

Capacité

(litre)

H Hauteur

(mm)

ØA Diamètre

(mm)

E Dimension

(mm)

Ø Raccord

Pression

gonflage (bar)

Pression

maxi (bar)

Tmin / T max

°C

11000024F9

VVEF25 SP

25

355

362

-

1"

1.5 10 -10 / +99

11000024F7

VVEF25

25

411

270

-

1"

1.5 10 -10 / +99

1100003501

VVEF35

35

420

380

-

1"

1.5 10 -10 / +99

1100005049

VVEF50

50

790

380

180

1"

1.5 10 -10 / +99

1100006068

VVEF60

60

880

380

170

1"

1.5 10 -10 / +99

1100008038

VVEF80

80

850

450

153

1"

1.5 10 -10 / +99
1100010069

VVEF100

100

930

450

153 1" 1.5 10 -10 / +99

11000100AB

VVEF100R

100

950

450

153

1"

1.5 10 -10 / +99
1100020069

VVEF200

200 1285 550 210 1 1/2" 1.5 10 -10 / +99

1100030065

VVEF300

300

1415

630

188

1 1/2"

1.5 10 -10 / +99

1100050062

VVEF500

500

1610

750

188

1 1/2"

1.5 10 -10 / +99

1100075069/75/71

VVEF750

750

2125

750

150

1 1/2"

2 8/10/10EXUE -10 / +99

1100100074/69/71

VVEF1000

1000

2150

850

120

1 1/2"

2 6/8/10EXUE -10 / +99

V (horizontaux)

Code Article

Référence

Capacité

(litre)

H Hauteur

(mm)

ØA Diamètre

(mm)

L Dimension

(mm)

Ø Raccord

Pression

gonflage (bar)

Pression

maxi (bar)

Tmin / T max

°C

11000024F8

VHEF25

25

290

270

411

1"

1.5 10 -10 / +99

1100005050

VHEF50

50

410

380

610

1"

1.5 10 -10 / +99

1100006070

VHEF60

60

410

380

690

1"

1.5 10 -10 / +99

1100008039

VHEF80

80

480

450

690

1"

1.5 10 -10 / +99

1100010070

VHEF100

100

480

450

780

1"

1.5 10 -10 / +99

1100010092

VHEF100R

100

480

450

780

1"

1.5 10 -10 / +99
1100020070

VHEF200

200

580

550

1075 1 1/2" 1.5 10 -10 / +99

1100030066

VHEF300

300

660

630

1230

1 1/2"

1.5 10 -10 / +99
